一、產品標準GB12706,3---91
二、使用范圍
本產品供額外電壓為（U0/U0.6/1---26/35kv電力線路輸配電用
三、使用特性
1.電纜導體的最高額外溫度為90°C短路時（最長繼續時刻不超過5S電纜導體的最高 溫度不超過250°C
2.敷設電纜時的環境溫度不應該低于0°C3.敷設時答應彎曲半徑：?jiǎn)涡倦娎|不小于電纜外徑的15倍；多芯電纜不小于電纜外徑的10倍。
四、型號、稱號及使用條件
型號稱號使用條件

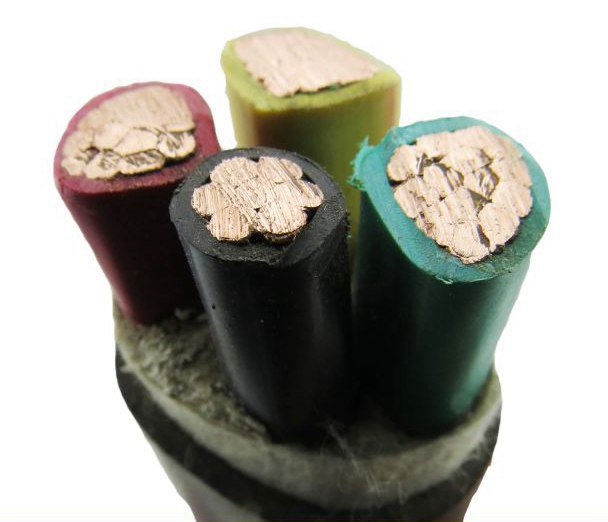

YJVYJLV銅（鋁)芯交聯聚氯乙烯絕緣護套電力電纜敷設在室內，溝道及管子內，也可埋在松懈的土壤中，不能接受外力效果 YJV22YJLV22銅（鋁）芯交聯聚氯乙烯鋼帶鎧裝護套電力電纜敷設在地下，能接受機械外力效果，但不能接受較大拉力 YJV32YJLV32銅（鋁）芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜適用于高落差區，電纜能接受機械外力和適當?shù)睦?/p>
1產品用處：本產品適用于額外電壓（U0/U為3.6/6至26/35KV電力線路，供輸配電能之用。
2產標準：GB12706-91額外電壓35KV及以下銅芯，鋁芯塑料絕緣電力電纜。
3產品使用特性：1電纜在環境溫度不低于0條件下敷設時，無須預先加溫。電纜的敷設落差不受約束。2電纜線芯臨時答應工作溫度不得逾越下列規則：外護層是聚氯乙烯套的電纜為90外護層是聚乙烯套的電纜為803線芯短路時（最長持續5S溫度不得逾越2504電纜敷設時的最小彎曲半徑規則如下：?jiǎn)涡倦娎|：20d+D±5%三芯電纜：15d+D±5%式中：D為電纜的實踐外徑，d為導體的實踐外徑。
4產品型號、稱號及使用范圍
名 稱
使用范圍
銅芯
鋁芯
YJV
YJLV
交聯聚乙烯絕緣聚氯乙烯護套電力電纜
固定敷設在空中、室內、電纜溝、隧道或許地下
YJY
JYLY
交聯聚乙烯絕緣聚乙烯護套電力電纜
固定敷設在室內、電纜溝、隧道或許地下
YJV22
YJLV22
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
固定敷設在有外界壓力效果的場所
YJV23
YJLV23
交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
固定敷設在常有外力效果的場所
YJV32
YJLV32
交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
固定敷設在要求能接受拉力的場所
YJV33
YJLV33
交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜
固定敷設在要求能接受拉力的場所
YJV42
JYLV42
交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜
固定敷設在水下、豎井或要求能接受拉力的場所
YJV43
YJLV43
交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜
固定敷設在要求能接受較大拉力的場所
注：一根或二根單芯電纜不答應敷設在鐵質管道中。
