交聯絕緣電纜中心的交聯絕緣種類雖多，但首要分為物理和化學交聯兩大類，其絕緣質量徹底共同，故在國標GBl2706—91中，是不區別選用何種交聯辦法的。
交聯絕緣已在電力電纜中占主導地位，替代了油紙絕緣，并逐漸替代了PVC塑料絕緣。交聯絕緣的種類雖多，但首要分為物理和化學交聯兩大類，其絕緣質量徹底共同，故在國標GBl2706—91中，是不區別選用何種交聯辦法的。
1.物理交聯物理交聯又稱輻照交聯，其絕緣質量最佳，交聯度高，耐候性好，是各種軟線，配備線以及耐高溫(105c及以上)和阻燃電線電纜的抱負工藝辦法。其首要缺陷為輻照不均勻，出產中要重復照耀，電纜曲折次數太多，且在絕緣中簡單注入空間電荷，不太適用于電力電線出產。有些企業選用輻照線出產了一些小截面鋁芯電纜和1—lOkV鋁芯架空電纜，問題并不太大。
2.化學交聯化學交聯分高溫文低溫兩種交聯辦法，其間高溫交聯又包含蒸汽和干法交聯兩種。蒸汽交聯因絕緣中水分含量2000x10-6，絕緣質量欠好，已徹底篩選；干法交聯絕緣中水分含量(1OO—200)×10-6，已在 lO—500kV電纜中廣泛地使用。低溫交聯，學名硅烷交聯，電纜在70cC—90c溫水中交聯，也可在濕度較大的空氣中交聯，故又名溫水交聯。交聯劑(硅烷)吸水后才干使PE絕緣的線性結構反響成網狀的交聯結構。吸收的水分已成為絕緣分子的一部分，故水分含量很少，也是(100—200)x10-6，絕緣質量徹底和干法交聯相同，絕緣功能還超過于法交聯。溫水交聯因水分不易進入較厚的PE絕緣，一般適用于10kV及以下電纜，特另U是1kV溫水交聯電纜。
溫水交聯電纜，產質量量好，設備出資低，出產速度快，是最為抱負的電纜產品，現在交聯工藝有：二步法；共聚料出產法；Monosil一步法，及派生的另兩種工藝辦法；固相一步法，及共混法共7種生工藝。收購電纜時，應了解上述常識，才干得到優質產品。
3.交聯電纜的收購和選型
交聯電纜的絕緣質量高，其工頻擊穿強度可達50kV/mm，tan6僅為5 x10-4，介電常數為2.3，是最為抱負的電纜絕緣，一起交聯電纜的工作溫度高達90c，耐熱和耐候性好，并有較高的機械功能和耐腐蝕等化學功能，在中低電纜產品中基本上已滿是交聯電纜了。雖然交聯電纜的工藝不同，但其絕緣質量均徹底共同。現將常用的不同類型電纜的選用介紹如下：
(1)1kV三芯鋁芯70mm’交聯聚乙烯絕緣聚氯乙烯護套鋼帶銷裝電纜，類型為YJLV22—0．6／1、3 x70:該類型中的交聯絕緣(YJ)能夠選用任何一種交聯工藝，但以選用溫水交聯為最好，如選用干法交聯，設備出資大，出產速度慢，如電纜截面再小些，會在巨大的出產線大將電纜拉細或拉斷，假如用輻照交聯，因電纜曲折次數過多會使電纜的緊壓導體受損，緊壓銅導體更簡單損壞。在收購時應考慮到：對截面較小的鋁芯電纜切忌選用干法交聯；對截面較大或銅芯電纜不能選用幅照交聯，溫水交聯就有較大的靈活性。

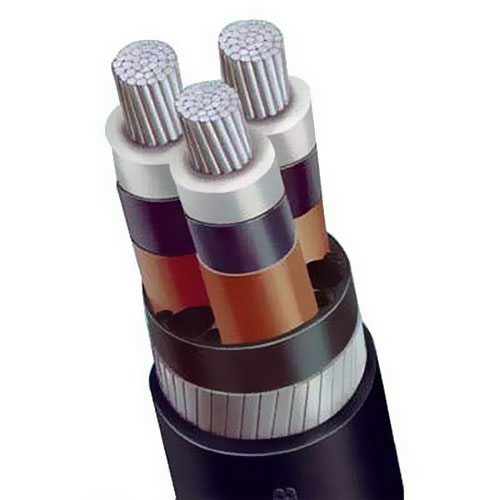

(2)10kV三芯銅芯120mm’交聯聚乙烯絕緣聚氯乙烯護套鋼帶銷裝電纜，類型為YJV22—8．7／10、3×120：10kV等級電纜截面一般均大一些，特別是銅芯電纜，是不能選用輻照交聯工藝的，除因電纜曲折次數太多簡單損害電纜外，且在絕緣中集累了空間電荷使絕緣質量下降。10kV等級電纜現在以干法交聯出產工藝最適合，產質量量安穩，價格合理。但如電纜批量少，標準改變多時，干法交聯廢品率極高，且簡單將很小截面的電纜拉斷，這就應選用溫水交聯。溫水交聯屬低溫交聯領域，無絕緣熱應力，絕緣質量好，要消除溫水交聯“必定含水”的誤解，跟著溫水交聯新材料的開發，在中低壓電纜領域內，更有著很好的發展前景。
(3)10KV鋁芯70mm’架空絕緣電纜，類型為JKLYJ—6／lO、1x70:，該類型電纜也是三種工藝均在出產，選用幅照交聯工藝的企業，為消除空間電荷，將電纜導體長時間接地后，電纜可安全地用于半絕緣體系的架空電纜線路上。選用干法交聯仍是溫水交聯的比較，與上面10kV電纜的出產共同。
